一、架构：芯片的“设计蓝图”

架构决定芯片的工作方式与适用场景，就像不同车型的底盘决定了性能取向。

- X86 架构

性能强劲，适用于电脑、服务器等高负载场景，处理复杂办公、大型应用游刃有余。缺点是功耗相对较高，移动设备的续航受限。

- ARM 架构

以能效著称，兼顾性能与功耗，手机、平板等广泛采用。代表性芯片如苹果 A 系列、高通骁龙等，续航出色，日常使用体验优良，但在极限性能方面通常不及 X86旋乐吧spin8。

- RISC-V 架构

开源与可定制性强，类似“乐高积木”可按需拼装。华为、阿里等在物联网、机器人等领域已有布局，成本低、灵活性高，但生态成熟度仍在发展中。图片

二、制程：芯片的“工艺精度”

制程体现芯片的工艺精细程度，单位以纳米表示，数值越小，晶体管密度越高，性能提升与功耗降低潜力越大。

- 28nm 制程

技术成熟、成本较低，性价比高，适用于对极致性能要求不高的设备，如家电主控、汽车中控、物联传感等领域。

- 7nm、3nm 制程

黄金制程，工艺复杂、成本较高，主打高端设备。手机旗舰芯片、高端显卡等多采用此类制程，能在高性能与低功耗之间取得良好平衡。

- 2nm及以下制程

未来发展方向，当前仅由少数厂商实现量产，定位 AI 超算、顶级旗舰芯片等高端应用。以手机芯片为例，4nm 比 7nm 在性能与功耗上都有显著提升，制程差异对实际性能影响明显。图片

三、材料：芯片的“基础建材”

材料决定芯片的耐用性、散热性与工作稳定性等底层属性，类似建筑用材对结构的支撑作用。

- 硅（Si）

当前最主流、技术成熟、成本最低的材料，几乎是所有常规芯片的底层基材，性价比高。

- 碳化硅（SiC）

适用于高温、高功耗场景，如新能源汽车充电与电力电子领域，散热性与导电性优于硅，但成本较高。

- 氮化镓（GaN）

高频性能突出，广泛应用于快充、5G 基站等场景，体积小、发热低，充电速度快。

- 量子材料（如超导材料）

处于实验室阶段的前沿材料，面向量子芯片与超高速计算领域，未来潜力巨大。图片

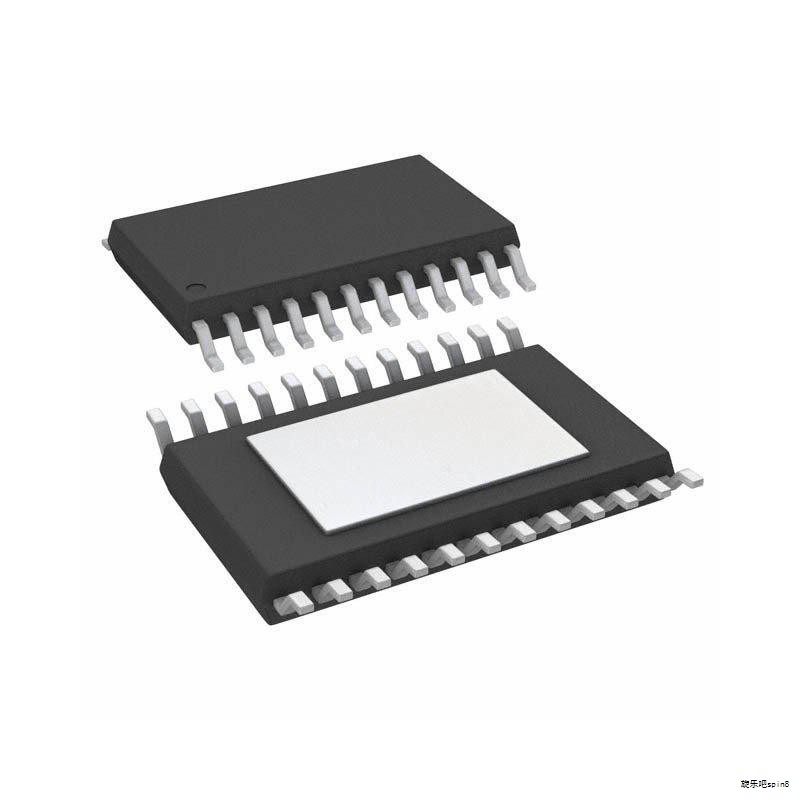

四、封装：芯片的“组装工艺”

封装是将芯片“穿衣戴帽、接上线路”的过程，直接影响空间利用率、散热与整体性能。

- 传统封装

单芯片单外壳的简单结构，适用于遥控器、手电筒等低端电子设备，组装成本低，工艺相对简单。

- 先进封装（如 Chiplet 技术）

将多个小芯片拼接成一个超大芯片，降低大尺寸芯片的制造难度并提升性能。通过模块化组合实现“多芯片协同工作”的效果，提升灵活性与产线良率。图片

- 3D 封装

将芯片层层堆叠，极大提高单位体积内的集成度，特别适合在空间受限的设备中扩展功能模块，如手机 SoC 的集成能力提升，既节省空间又提升整机性能。图片

五、应用场景：芯片的“专属分工”

不同的应用目标决定芯片的具体角色与优化方向。

- CPU

全能“大脑”，负责系统调度与全局控制，支撑计算机、服务器等领域的通用计算任务。

- GPU

高并发、并行计算的“力能量兵”，在 AI 训练、图形渲染等场景中提供海量并行处理能力；通常能显著提升 AI 数据处理速度。

- FPGA 可编程芯片

具有高度灵活性，编程后可应对多变的通信基站、工业控制等场景的需求，无需重新设计芯片即可修改功能。

- 传感器芯片

担任信号采集职责，如图像传感器、雷达传感器等，重点在于数据的精准捕获与低功耗运行，而非强算力。

总述，架构决定用途、制程决定体验、材料决定耐用性、封装决定空间与集成度、应用场景决定最终形态。这五大维度的不同组合，催生出覆盖手机、汽车、AI 超算等多种场景的海量芯片，并推动形成庞大的半导体产业生态。
