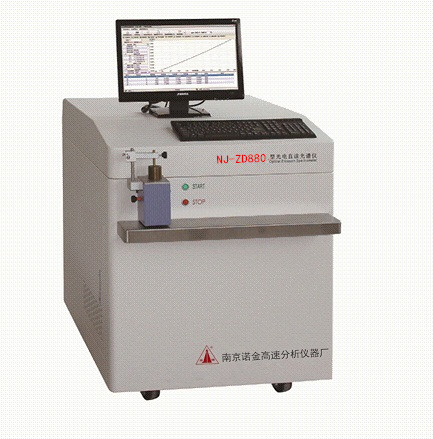

NJ-ZD880型光电直读光谱仪

高端品牌：诺金
形号： NJ-ZD880

产品介绍

总目录

第一部分（应用范围、性能及技术参数）
第二部分（配置及供货范围）
第三部分（验收及服务内容）
附件1.标配供货报价清单
附件2.基本通道选择表及用户材料范围
附件3.设备安装条件
特别说明
●NJ-ZD880型光电直读光谱仪依托南京诺金高速分析仪器厂技术中心卓越的技术研发能力、诚信的服务理念跻身于国内外市场；大批用户经过考察、认证并与国外知名的光谱仪作性价比较后已相继使用NJ-ZD880型光电直读光谱仪，使之成为工业中的品牌光谱仪。
●NJ-ZD880型光电直读光谱仪灵敏度高，可达ppm相对检测灵敏度；准确度高，尤其在待分析元素含量低于0.1%时准确度明显高于其他方法；可进行多元素同时分析，在一次激发和分析中同时获得几十种元素的定性、定量结果；简单易行、分析速度快，在60秒内完成“炉前实时”分析；费用低，不耗昂贵的化学试剂和特种辅料；节约氩气，基本无常流量，一瓶氩气可测2000次余；分析软件操作直观简单。
● NJ-ZD880型光电直读光谱仪新增“一键启动”、“一键关闭”人性化按键，可达到一键启动分析，遇到突发事件一键关闭，安全、方便，不损坏仪器，具备其他品牌无可比拟的优势！
●友情提示：本附件1中报价为单基本12通道标配基本价，不是用户实际购买价，需方在收到我公司技术资料后，请详细描述本单位实际需分析和检测的材料种类、牌号、元素名称、含量范围；依据本技术资料中“基本通道选择表及用户要求材料范围”对应填写，并传真或邮寄我公司，以便得到较合理、较实际的配置报价！
第一部分：（应用范围、性能及技术参数）
应用、性能及描述
1. 应用范围：火花直读光谱仪是分析黑色金属及有色金属成分的快速定量分析仪器。本仪器广泛应用于冶金、机械及其他工业部门，进行冶炼炉前的在线分析以及中心实验室的产品检验，是控制产品质量的有效手段之一。能对金属材料中化学元素成分作精确检测；可对铁基、铝基、铜基、镍基等广泛元素作精确定量！
2.分析基体数：可配置Fe、Al、Cu、Zn等多种基体合金的成分测量。
3.测定元素：可以同时快速测定金属固体样品中的C、Si、Mn、P、S、Cr、Ni、Mo、V、Ti、Cu、Al、W、Co、Nb、Mg、La、Ce、B、Pb、Sn、As、Sb、Bi、Fe等各种金属、非金属及气体元素，用户可以按照实际需要选择元素配置（详情见附件2）
4.分析原理：通过高能预燃火花光源激发被测样品，产生各个分析元素的特征发射光谱，利用光电转换元件进行接收；随后进行检测及测量，并利用计算机进行数据处理、得出相应的分析含量。分析样品尺寸：标准为直径大于20毫米的任何一个加工平面即可，可选购定制小样品夹具进行小样品分析。
5.分析时间：视样品类型而定，一般小于40S 。
6.标准工作曲线：按照用户的分析要求在工厂预做工作曲线。全部工作曲线符合国家标准或国际标准的样品在用户的仪器上逐点激发，扣除干扰和背景影响绘制而成，坚决杜绝拷贝曲线。同时对用户开放全部分析程序，随时在现场采用标样和控样，建立特殊的工作曲线。分析功能：日常分析、牌号控制分析、1点或多点校正、类型标准化及控制样品分析自动进行　光学系统的谱线描迹，实现光学系统的校正仪器带有真空度检测及温度检测等诊断功能。
7.数据处理功能：可以按照不同的显示方式显示分析结果；分析结果储存数据及打印功能。
NJ-ZD880型火花直读光谱仪广泛应用于冶金，机械及其他工业部门，进行冶炼炉前的在线分析以及中心实验室的产品检验，是控制产品质量的有效手段之一。
系统组成及指标
1.光学系统：（Optics）
主光路部分包括：2400刻线/mm的标准进口光栅；稳定可靠的750mm焦距罗兰圆出缝架。折反式前光路设计，使光路结构更加紧凑；方便可拆卸的光窗及入射狭缝设计，使维护清洁更加简单，出射狭缝采用德国高精度加工中心整体加工，包括所有可能用到的120个分析通道精确定位，可以满足各种基本元素分析；这种设计方法，为以后增加通道带来方便。
铝合金整体光学室与特制中央空调式加热恒温设计，确保了光学室系统的长期稳定性。
氩气流冲洗确保系统洁净，减少定期检修次数，根据应用不同，光学室可以用真空及非真空状态。
2.光源：（Source）
NJ-ZD880型光电直读光谱仪，采用全固态免维护激发光源，使得分析结果非常稳定，单脉冲火花检测技术，激发光源激发频率在100-1000Hz，可一次性读取所有分析通道的1000次脉冲火花数据。
3.数据输出系统（Readout）
NJ-ZD880型光电直读光谱仪应用诺金仪器的S-1000型输出和控制系统，该系统已经成功应用于诺金产品中。S-1000采用固态电子学设计，可以适用于各种类型的PC。模块化的设计使分析通道的添加变得简单快捷。另外该设计能够防止电磁干扰，而且免于维护。
4.软件系统：（Software）
诺金分析软件适用于各种型号的NJ-ZD880光谱仪，此软件系统使分析工作更有效率，其界面清晰，分析过程简单明了，分析数据可靠准确。
诺金在不断增加和升级该软件的功能，并在仪器使用期间提供免费的软件升级服务。该软件系统操作简单，功能强大，许多分析和校准功能都是自动进行，提示并引导操作者分步完成，对于有经验的光谱用户，该软件提供基础计算和参量修改设置，特别是针对曲线拟合的可视化编辑方面。校准数据的储存和灵活的标准化功能，使结果分析便捷而准确，确保该分析符合国家标准。
技术参数：
1.激发光源：
（1）供电电压：50Hz、220V±1%
（2）输入功率：1.0KVA
（3）充电电容：预燃6uf，曝光1uf
（4）峰值电流：预燃120A，曝光30A
（5）主回路峰压：400VDC（采用自动调整峰压）
（6）引燃电路：脉冲幅度：+15KV；辅助间隙：采用隧道二极管；放电频率：数字光源100Hz-1000Hz
2.激发台
（1）样品台分析间隙：4mm
（2）充氩气样品架，无需水冷却
（3）分析时间间隔：＜30秒
更换容易氩气循环流出，降低氩气消耗可以快捷擦洗入射窗口和更换开放式火花台，适合各种分析样品
3.分光仪
（1）分析波段范围：160～650nm
（2）光栅：曲率半径 750mm；刻划密度：2400线/mm；刻划面积：30×50mm²；闪耀波长（一级）：300nm；线色散：0.55nm/mm
（3）入射狭缝宽度：20um
（4）出射狭缝宽度：50um、75um
（5）光电倍增管：直径28mm，10级侧窗管，熔融石英或玻璃外壳
（6）允许多通道：40个（可扩张到64个通道）
（7）分光仪局部恒温：38℃±0.2℃
4.测控系统
（1）测控系统：采用单板机测量和控制，与上位计算机进行交换
（2）测量方式：电子积分法，重现性：RSD≤0.2%
（3）光电倍增管高压电源：电压：﹣1000v；稳定度：8小时优于0.5%；高压调节：从﹣360V到﹣1000V变化，分10（0-9）档调整；高压设置：用户通过计算机软件改变
5.整体仪器参数
电源220V±10%，50Hz±2%；大功率1000W，待机300W；16A保险丝；气体要求：氩气纯度99.995%；大含氧量：5ppm；环境温度要求：20-30℃；真空度：2P-5P；尺寸：长113cm×宽75cm×高92cm；重量：280kg

二部门（显卡配置及供应商空间）

名称	型号/规格	数量	备注
光电直读光谱仪	NJ-ZD880型	1套	进口元器件，自主生产
微机	清同或其他/19时LCD	1套	主流品牌配置
激光打印机	HP或其他	1台	核心的品牌

2.js随机数备品备件

名称	规格型号	数量	名称	规格型号	数量
操作应用软件	内存卡	1个	工具	内六角、十字起	1套
说明书		1本	氟胶圈	专用	1套
保险管	15	2个	电极刷	110×10mm	1只
钨电极	W1	1个	不锈钢管	6mm.含特制接头	2.5米
极距规	4.0mm	1个	氧气减压阀	0-0.4Mpa	1个
不锈钢紧固件	5×10	4个	电源线	10A	1根

3.消费者可选择配好项目

选配件名称	数量	备注
高精度磁饱和稳压电源（3KVA，铁塔或奥其丝品牌）	1台
小型空调	1台	必备
氩气净化器（氩气不纯时需要）	1台
磨样机或砂轮机（黑色金属专用）	1台	必备
高纯氩气（纯度＞99.996%）	1瓶	必备
小型车床（有色金属专用）	1台
制样机	1台
小样品激发台	1台
增设≥200nm波长元素检测通道	--个
增设170-190nm波长元素检测通道	--个
增设分析程序	--套
增设基体	--个
光谱标样样品（对应材料）	--块

4.一般元器件產地

名称	产地	保修期	备注
凹面光栅	美国RCL	15年	无人为触摸
光电倍增管	日本滨松	10年
出射狭缝	台湾合资	10年
入缝电机	常州海顿	10年
激发光源	诺金	3年
测量系统	诺金	3年
激发台	诺金	3年
真空泵	宁波（日本独资）	2年

然后一些（预验及服务培训主要内容）

1.供货：
国内用户交货期：一般情况收到定金后5周内交货。特殊情况另行商定，7个工作日；
国外用户交货期：收到定金后6周内交货。
2.设备安装与现场服务
（1）交货开箱的要求与规定
仪器到达用户现场后，按照要求准备实验室，并书面通知厂家要求安装调试。交货开箱时，需有厂方代表、购方代表同时在现场，按合同清单点验物品，并做必要的货物数量和外观记录。开箱后，须立即进行设备的安装；否则，须使用各方同意的封条进行封存，放于封闭、干燥的水泥地板室内：温度为10-30℃；湿度为≤75%，无冷凝。
（2）现场安装服务
在接到客户安装要求通知后，安装人员按商定时间上门安装，提供以下现场服务：
1、与用户代表一起开箱，对照装箱单验货；
2、接通电源之前，打开仪器盖全面检查有无因运输造成的内部损坏；
3、检查实验室和用户准备的外围配套设备是否齐全，达到要求；
4、安装仪器并连接外围设备；
5、仪器接通电源；
6、运行典型的操作过程，以验证仪器运转正常；
7、检查工厂校正程序，分析程序；
8、用户的现场培训，移交设备。
3.验收：
以合同为依据，按规定的供货范围进行清点验收或参照相关国家标准验收相关仪器验收指标；分析速度：自样品放于仪器激发台到分析结果的显示小于60S；
分析精度：采用随机标样进行精度考核，其验收指标符合合同要求，使用漂移校正标样或用户自备的标样，进行质量检验和验收。
4.移交
仪器指标满足合同要求、分析系统正常运行；仪器性能和供货范围符合合同描述；由双方代表签订验收报告，完成设备移交。
备注：
●在用户现场安装调试，培训和验收的工作时间总计不超过5天。额外支持的工作日需要另外收费。设备移交以设备验收为终结。
●验收展示分析系统的正常运行，仪器性能和供货范围满足合同描述，由双方代表签订验收报告。
●安装之前，买方必须按照卖方提供的安装条件要求准备安装条件。如果由于买方原因导致安装验收工作没有完成，再次上门安装验收需要另外收费。
质保、培训与服务
1.技术文件的提供
供方在合同生效后两周内寄发安装条件说明；
随仪器提供操作分析软件一套及中文说明书一套，包括：硬件配置、软件功能、操作说明、安装维护。随机工作曲线原始数据。出厂质量合格证、装箱单等。
2.保修期
保修期为验收后12个月或从交货之日起15个月，以先到者为准。除因用户使用不当造成损外以外，保修期内，公司负责为用户免费维修或更换相应损坏部件。保修期外，供方继续向用户提供优质服务。
3.技术培训与服务
公司设有专门的客户服务部门，专门对客户进行售前售后服务；设备维护维修为专业的维修工程师进行；接到用户故障通知后，24小时内做出响应；需要到达用户现场，全国范围内72小时到达；保修期外双方商定，保修期限内按双方合同约定执行。
公司在安装调试时负责对用户人员进行现场操作、校准、维护、常见故障处理等常识性培训，主要包括仪器概括、日常仪器使用、仪器日常维护，包教包会，达到用户人员能独立使用仪器，时间不超过2天。
